事業案内・製造部
［MANUFACTURING DEPARTMENT］
精密板金部品製造においては、SDS(シートメタル・デジタル・統合システム)を基本に、CAD/CAMを駆使した高い生産技術力で、訓練された作業者により、お客様のご要望にお応えしております。

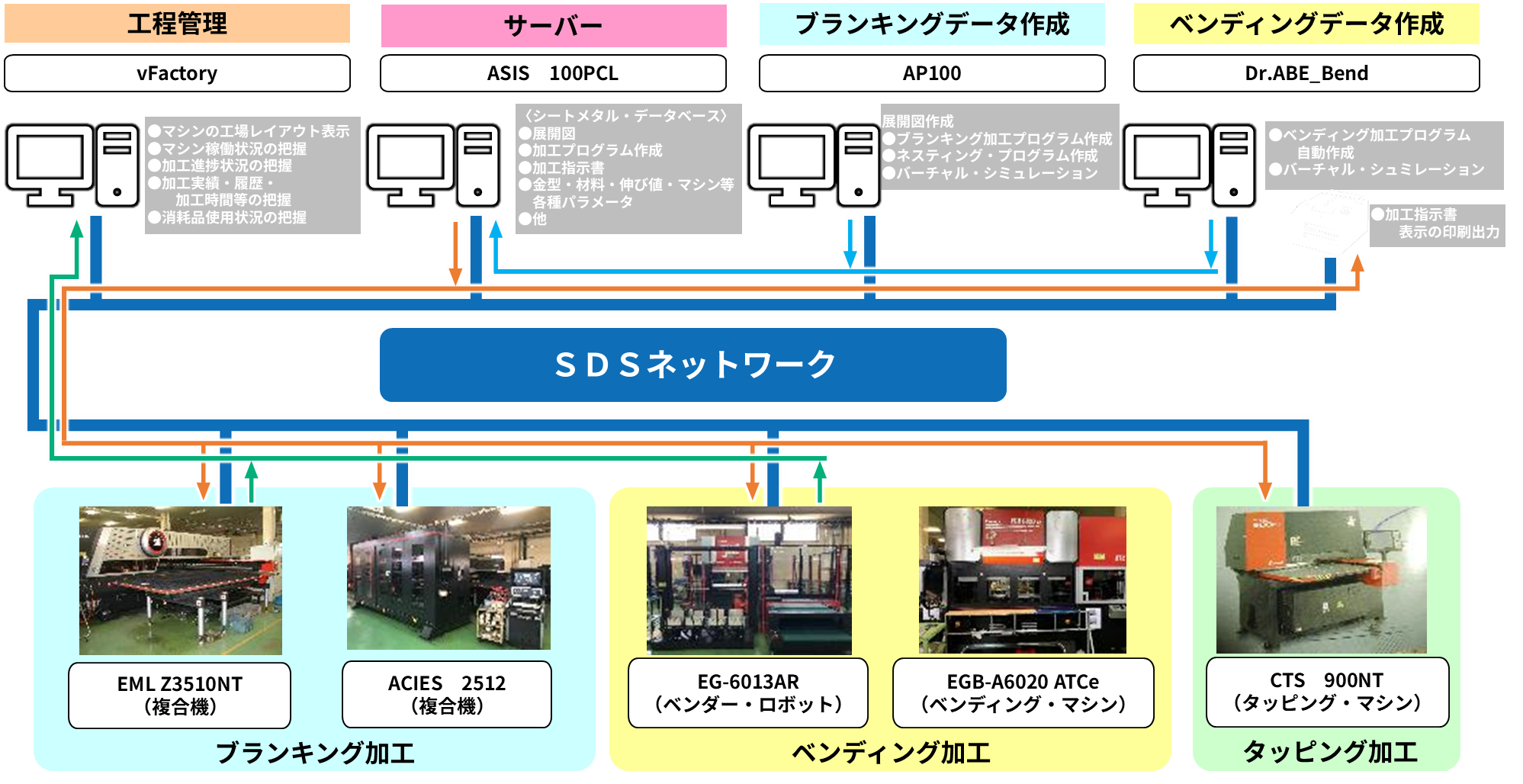

SDS
(シートメタル・デジタル・統合システム)
設備紹介
［板金加工］
ブランク加工
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| 複合加工機(レーザープレス) | アマダ | ACIES2512T | 1 |
| 複合加工機(レーザープレス) | アマダ | EML-3510NT(TKローダ付) | 1 |
金型プレス加工
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| パワープレス 150t | コマツ | OBS 150-3 | 1 |
| パワープレス 80t | コマツ | OBS 80-3 | 1 |
| パワープレス 45t | コマツ | OBS 45-3 | 1 |
| パワープレス 25t | コマツ | OBS 25-3 | 1 |
| 油圧プレス 20t | 豊田工機 | PF20B | 1 |
| 油圧プレス | 日本オートマチック | HYP505D | 1 |
| 油圧プレス | 日本オートマチック | APP3OOS | 1 |
切断
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| シャーリング | コマツ | SHS3×125 | 1 |
| 全自動鋸盤 | アマダ | HFA-16S | 1 |
デバリング
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| メタルエステ | エステーリンク | ME-2307 | 1 |
| デバリングマシン | アマダ | DB-610 | 1 |
| デバリングマシン | アマダ | IBT-610 | 1 |
均し
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| レベラー | アマダ | SL-6023 | 1 |
| レベラー | ブラザー | RP5-151 | 1 |
タッピング
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| NCタッパー | アマダ | CTS-900 | 1 |
| NCタッパー | アマダ | CTS-900NT | 1 |
| ボール盤 | ブラザー | BT61-511 | 2 |
| ボール盤 | アシナ | ABD-300 | 4 |
| ボール盤 | アシナ | ASD-360 | 1 |
| 単軸ボール盤 | 御国電機工業 | MBD-M13D | 1 |
| 単軸ボール盤 | キラコーポレーション | MSD-13R | 1 |
| 単軸ボール盤 | 日立 | B13 | 1 |
| ボール盤 | ナミキ | NRD24 | 1 |
バーリング圧入
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| 卓上エアープレス | オートプレス | MSB-2000 | 2 |
| 卓上エアープレス | オートプレス | MSB-4000 | 1 |
| エアープレス 5t | マルニ | MSP-5000-DA | 1 |
曲げ
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| NCベンダ 80t | アマダ | HDS 8025NT | 1 |
| NCベンダ 60t | アマダ | EG 6013 | 2 |
| ベンダ 60t | アマダ | SPH-60 | 1 |
| NCベンダ 35t | アマダ | FBD 3512Ⅱ | 4 |
| NCベンダ 35t | アマダ | FBD 3512 | 1 |
| ベンダ 30t | アマダ | SPH-30C | 1 |
| NCベンダ ATC | アマダ | EGB 6020 ATCe | 1 |

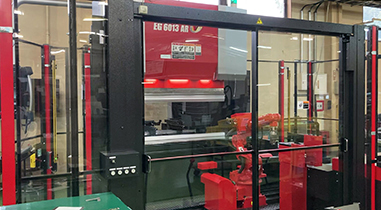

| ベンダーロボ(EGROBOT) | アマダ | EG-6013AR | 1 |
［接合］
かしめ
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| ハイスピン | ブラザー | BR1-103 | 3 |
| ハイスピン | ブラザー | BR2-122 | 1 |
スポット溶接
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| スポット溶接機(インバータ) | アマダ | ID40II ST | 1 |
| スポット溶接機(抵抗) | 松下電器 | YR-080SRF-9K1 | 2 |
| スポット溶接機(抵抗) | 松下電器 | YR-350CM2 | 2 |
| スポット溶接機(抵抗) | 松下電器 | YR-500JM2 | 2 |
| スポット溶接機(抵抗) | 大阪電気 | SU-20 | 1 |
| スポット溶接機(抵抗) | 大阪電気 | ||
| スポット溶接機 | 日本ドライブイット | CD-60 | 1 |
| スポット溶接機(コンデンサ) | 松下電器 | YG-501UD | 1 |
| スポット溶接機(コンデンサ) | オリジン | SA-69 | 1 |
| スポット溶接機(コンデンサ) | オリジン | SA-49 | 1 |
［切削加工］
マシニング加工
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| マシニングセンター | ツガミ | MA-5.5F | 1 |
挽き物加工
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| NC旋盤 | シチズン | M-20 | 1 |
| NC旋盤 | シチズン | F16 | 1 |
| NC旋盤 | シチズン | F20 | 2 |
| NC旋盤 | シチズン | L20 | 3 |
| NC旋盤 | シチズン | L16 | 3 |
| NC旋盤 | ツガミ | BO12A-Ⅱ | 1 |
| 旋盤 | TAKISAWA | TSL-55D | 1 |
| 卓上旋盤 | 北川 | KL-20 | 1 |
フライス加工
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| NC横型フライス | 遠州 | SM305P | 1 |
| 横型フライス | 日立精機 | 2MLP | 1 |
| 横型フライス | 太平 | 1 | |
| 竪型フライス ST-BC | 静岡鉄工所 | ST-BC | 1 |
| 竪型フライス | 豊和産業 | STRONG-MILL 2R | 1 |
| 竪型フライス | OKK | MH-21/2V | 1 |
| 竪型フライス | 遠州 | RA | 1 |
［その他］
研磨
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| パンチ研磨機 | アマダ | RID TOGU | 1 |
| 小型円筒研磨機 | 鈴木 | PMG-3E | 1 |
| 横型研削盤(中型) | 岡本 | 1 | |
| 横型研削盤(小型) | 岡本 | PSG 1E | 1 |
バレル研磨
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| バレル研磨機 | チップトン | RH-50 | 1 |
洗浄
| 名称 | メーカー | 型式 | 台数 |
|---|---|---|---|
| メタルシート洗浄機 | Eプラン | MSW-1000HE | 1 |
加工スペック
対応材質
SPCC、SECC、SUS、アルミ
板厚
0.8mm～2.0mmを主に対応
長さ
800mm以下を主に対応

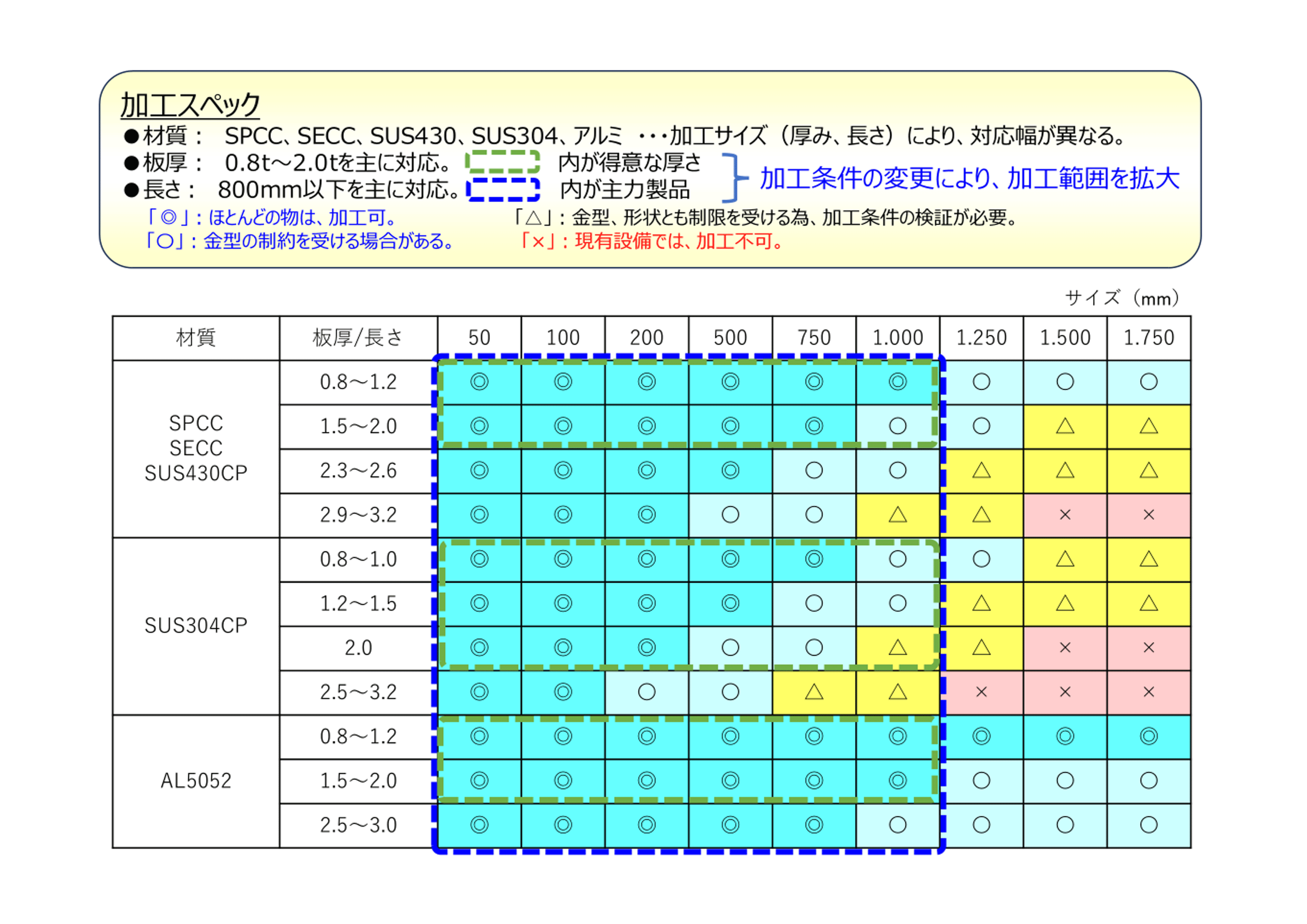

加工範囲表
| ◎ | ほとんどのものは加工可 | 〇 | 金型の制約を受ける場合がある |
|---|---|---|---|
| △ | 加工条件の検証が必要 | × | 現有設備では加工不可 |
| 材質 | 板厚/長さ(mm) | 50 | 100 | 200 | 500 | 750 | 1,000 | 1,250 | 1,500 | 1,750 |
|---|---|---|---|---|---|---|---|---|---|---|
| SPCC SECC SUS430CP |
0.8～1.2 | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ○ | ○ |
| 1.5～2.0 | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ○ | △ | △ | |
| 2.3～2.6 | ◎ | ◎ | ◎ | ◎ | ○ | ○ | △ | △ | △ | |
| 2.9～3.2 | ◎ | ◎ | ◎ | ○ | ○ | △ | △ | × | × | |
| SUS304CP | 0.8～1.0 | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ○ | △ | △ |
| 1.2～1.5 | ◎ | ◎ | ◎ | ◎ | ○ | ○ | △ | △ | △ | |
| 2.0 | ◎ | ◎ | ◎ | ○ | ○ | △ | △ | × | × | |
| 2.5～3.2 | ◎ | ◎ | ○ | ○ | △ | △ | × | × | × | |
| AL5052 | 0.8～1.2 | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
| 1.5～2.0 | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ○ | ○ | |
| 2.5～3.0 | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ○ | ○ | ○ |
